Gran ventilador de techo industrial para almacén gran ventilador HVL para fábrica serie D.
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | BLUE SHARK |
| Certificación: | CE&ISO |
| Número de modelo: | D. Los ventiladores |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SET |
|---|---|
| Precio: | can be negotiable |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 3 ~ 7 días hábiles |
| Condiciones de pago: | En el caso de las empresas de servicios de telecomunicaciones: |
| Capacidad de la fuente: | 600 al mes |
|
Información detallada |
|||
| Tipo de producto: | Ventilador de caudal axial | Apoyo personalizado: | Producción de productos OEM, ODM |
|---|---|---|---|
| Material de las hojas: | De aleación de aluminio | Válvula de tensión: | 110V-440V |
| Diámetro del ventilador: | 10 pies y 26 pies | Área de cobertura: | 452-2462 Meter cuadrado |
| No de cuchilla: | 5 piezas | El motor: | PMSM |
| Industrias aplicables: | Industrias aplicables | El material: | Material de las hojas anti-colisión de grado de aviación |
| Resaltar: | Fan de techo industrial grande,Ventilador de techo para almacén,Gran ventilador de techo HVS |
||
Descripción de producto

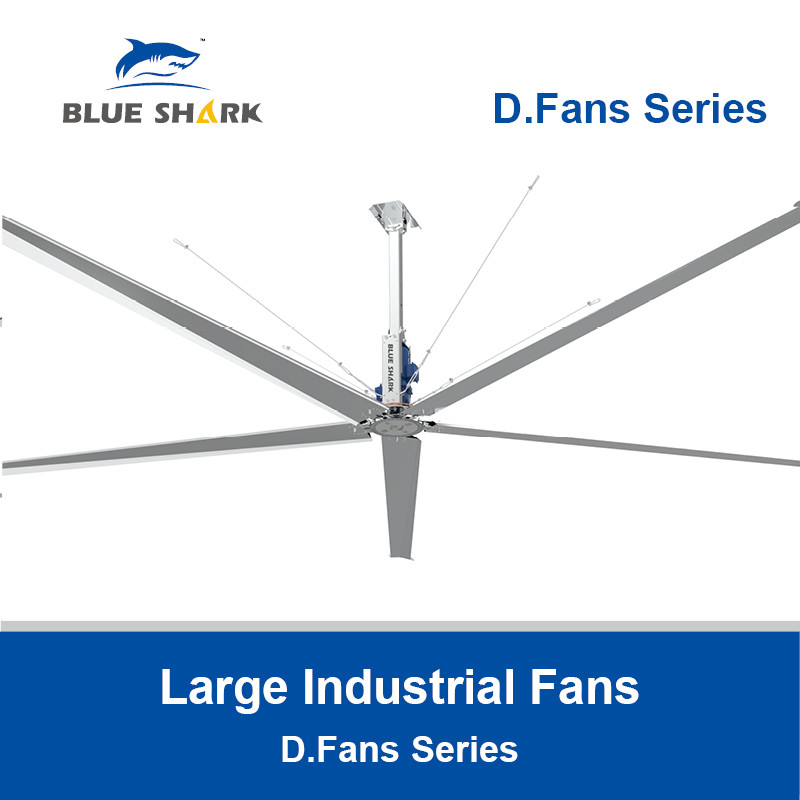

Ventiladores de techo industriales de gran tamaño
Serie D.Fans
¿Qué quieres decir?
Las series D.FANS
¿Qué quieres decir?
La serie D.FANS de ventilador industrial de gran tamaño es un nuevo tipo de ventilador industrial HVLS de ahorro de energía de gran tamaño desarrollado independientemente por Company Ventilation basado en principios aerodinámicos.gran volumen de aire, y no hay circulación de aire en ángulo muerto, promoviendo 1-3 niveles de efecto del viento natural.eliminación de humo y polvo, reduce la concentración de bacterias y resuelve eficazmente problemas como la congestión y la humedad, la estratificación del flujo de aire y la retención de polvo en espacios altos.
Ventiladores de techos industriales grandes · Estante de almacenamiento de almacén · Hecho en China
Características de los ventiladores de la serie D.
¿Qué quieres decir?
No 1 /Máquinas y aparatos eléctricos: german nord u otras marcas del mismo nivel
1.Alta eficiencia energética: cumple las normas IE2 de alta eficiencia y ahorro de energía, con un ahorro de energía del 5-10% en comparación con IE1;
2.Alta fiabilidad: alta capacidad de soporte axial y radial, que garantiza la fiabilidad del funcionamiento;
3.- ¿ Qué?Bajo ruido: proceso de ensamblaje con baja reacción y proceso de rectificación de engranajes, con baja vibración y menor ruido;
4.Factor de seguridad alto: fortalecer la estructura del marco del rodamiento, la estructura del eje trapezoidal, aumentar el sello del aceite, fortalecer la estructura del cuerpo y lograr un mayor factor de seguridad:
5Certificado por CCC, CE, UL.
No 2 /Sistema de control:control de frecuencia variable
1.Fácil depuración, macros de aplicaciones incorporadas, sin necesidad de autoaprendizaje;
2- Excelente rendimiento, que coincide perfectamente con los parámetros de funcionamiento del motor de carga;
3. Bajo ruido de funcionamiento, control optimizado de algoritmo para un arranque sin problemas;
4Seguro y confiable, con múltiples programas de protección incorporados para mejorar la vida útil del producto.
No.3 /Chasis del eje de las ruedas
1Mejor rendimiento mecánico: hecho de material de aluminio de grado de aviación 6061T6 procesado por torno CNC y proceso de mecanizado de precisión CNC, el aspecto sigue siendo muy consistente,La línea de flujo de metal está completa., y el chasis tiene mejores prestaciones mecánicas;
2- Equilibrio dinámico más preciso: después del mecanizado CNC, la tolerancia de precisión del chasis se controla a 100um, lo que garantiza un equilibrio dinámico preciso del chasis.
No.4 /Cuchillas de ventilador:cuchillas de ventilador de aviación de sección transversal de línea fluida variable
1.Material de placa de aluminio de grado de aviación 5052H32, de 1,5 mm de espesor, con 5 hojas capaces de soportar una fuerza de tracción superior a 3 toneladas, sin romperse en caso de impacto;
2. cuchilla de ventilador de sección transversal fluida variable: la cuchilla se estrecha gradualmente desde la raíz hasta la punta, se adelgaza y se ensancha en la cola, con una fuerza más equilibrada, sin riesgo de fractura, menos resistencia al viento,flujo de aire más uniforme y sin cavidad en el medio;
3Más ligero y seguro: La pala del ventilador de 7,3 metros pesa solo 6,7 kg por pieza, lo que la hace más ligera y segura
No 5 /Conexión de mortero y tenón:
La estructura de conexión completa de mortero y tenón garantiza la seguridad general del ventilador
1.Motor y chasis: estrechamente conectados a través de conos internos y externos, incluso si el eje del motor está suelto y roto, los conos internos y externos forman un bloqueo estructural para evitar caídas;
2.Casi y mango de la hoja: el mango de la hoja está conectado al chasis a través de una junta de mortero y tenón de tipo gancho, y los pernos no están sometidos a fuerza, lo que garantiza la resistencia general;
3.La hoja y el pétiolo: estrechamente combinados con la cámara amortiguadora de la hoja, liberando de manera eficiente las vibraciones y tensiones generadas por la rotación de la hoja, eliminando la resonancia, reduciendo la carga del motor,y prolongar la vida útil.
Ventiladores de techos industriales grandes · Estante de almacenamiento de almacén · Hecho en China
10+ Garantías de seguridad
Asegurar el funcionamiento seguro de los ventiladores industriales de gran tamaño, que se enfrentan fácilmente a diversos entornos operativos adversos
¿Qué quieres decir?
| 1 | Anillo de seguridad para la detención de caídas Conecte los 5 tallos de hojas con la cubierta del motor para asegurarse de que los tallos de hojas no se separan y caen |
| 2 | Protección de cuerda de alambre La placa de instalación y la viga se envuelven con una cuerda de alambre de acero de resistencia a la tracción de 1000 kg para garantizar que la estructura general del ventilador no se suelte ni caiga. |
| 3 | Dispositivo de bloqueo automático anticaídas El dispositivo de apretamiento del eje de salida del motor (diseño de cono interno patentado) forma un mecanismo de autobloqueo estructural, que garantiza que el eje y el eje de salida no se aflojen. |
| 4 | Núcleo integrado El cubo de la rueda integrado patentado está integrado con 5 sujetadores de forma especial,que son autónomos y pueden soportar una fuerza de tracción superior a 11 toneladas después de haber sido probados por departamentos gubernamentales autorizados. |
| 5 | Monitoreo en tiempo real y mantenimiento proactivo El sistema de control remoto inteligente Dawang monitorea los parámetros de funcionamiento del equipo, el aumento de la temperatura del motor y la nivelación del equipo en tiempo real. |
| 6 | Sección transversal variable racionalizada diseñada para: Adoptar la teoría de la longitud de cuerda igual en la rodinámica, combinada con el principio de velocidad lineal relativa,La hoja se estrecha y se adelgaza gradualmente desde la raíz de la hoja hasta la punta de la hoja, la fuerza sobre las cuchillas es más equilibrada, lo que hace que la cuchilla mueva el aire más uniformemente sin ningún agujero debajo del ventilador. |
| 7 | Sistema de alarma anormal El sistema de control de frecuencia variable viene con protección contra accidentes de sobrevoltaje, sobrecarga y cortocircuito, y automáticamente alarma y detiene el funcionamiento del ventilador cuando se encuentran anormalidades. |
| 8 | Protección de la balanza del cable de acero Las cuatro cuerdas de alambre de acero utilizan el principio de equilibrio y están fijadas por la tracción del edificio, asegurando que la máquina del ventilador no se balancee o caiga por fuerzas externas y el flujo de aire. |
| 9 | Rebitado de hojas de alta resistencia Cada hoja está remachada con 16 remaches de alta resistencia y la cámara tampón de arriba a abajo, formando una superficie independiente para la tensión..5 toneladas. |
| 10 | Conexión de la manija de la cuchilla de estilo mortero y tenón Conexión de mortero y tenón: la sección "cóncava" del mango de la hoja forma una unión con la sección "convexa" del amortiguador,eliminación de la fuerza centrífuga hacia el exterior de la hoja durante el funcionamiento del ventilador y la fuerza de cizallamiento durante el arranque y la parada del ventilador. |
| 11 | Módulo de seguridad antidesoldadura El dispositivo de conexión en forma de L conecta firmemente la placa de brida del bastidor a su columna, incluso si la placa de brida se separa de la columna, la estructura general del bastidor es firme y no se cae. |
| 12 | Dispositivo de amortiguación y amortiguación Los petioles están hechos de aleación de aluminio 6061T6 de grado de aviación recubierta con caucho de poliuretano, que coinciden perfectamente con la cavidad amortiguadora de la hoja.Puede liberar la tensión de la hoja y la vibración del flujo de aire generada por la hoja cuando se ejecuta, y eliminar la resonancia de manera eficiente, y esto aumenta la carga motora y prolonga la vida útil. |
| 13 | Material de las hojas anti-colisión de grado de aviación 1La placa de aluminio de aviación 5052 de espesor de 0,5 mm puede soportar una fuerza de tracción de más de 3 toneladas, con una dureza de material ultra alta,asegurando que las cuchillas puedan transformarse rápidamente y absorber eficazmente las fuerzas externas cuando son impactadas, evitando la fractura de las cuchillas y evitando en gran medida daños al motor y otros componentes estructurales. |
Ventiladores de techos industriales grandes · Estante de almacenamiento de almacén · Hecho en China
Tecnología central
Diseño de la hoja:Sección transversal variable de línea recta
1.Diseño de la hoja: sección transversal variable aerodinámica
A través del análisis de simulación aerodinámica, aplicando la teoría de la longitud de cuerda igual, combinada con el principio de velocidad lineal relativa,se desarrolló y diseñó una pala de ventilador de sección transversal variable, que se estrechó y adelgazó gradualmente desde la raíz de la hoja hasta la punta, con una fuerza más equilibrada, un suministro de aire más uniforme y sin cavidad en el centro.
2.Selección del material de la hoja:Plata de aleación industrial de grado de aviación
Adopta una placa base de aleación de aluminio de 1.5 mm de alta calidad de 5052H32, con moldeado CNC de precisión, mayor resistencia y flexibilidad, lo que garantiza la ausencia de fracturas.Cada hoja pesa sólo 6.7 kilogramos (7,3 metros de diámetro, excluidas las partes tampón), con un pequeño número de palas y peso ligero, reduciendo la carga del motor, prolongando la vida útil y garantizando la seguridad y la conservación de energía.
3.Conexión de cuchillas - Proceso de remachamiento de múltiples puntos
16 remaches de núcleo de acero de alta resistencia se separan y remachados hacia arriba y hacia abajo (un solo remachado puede soportar 1500 kg de tensión),formando superficies independientes en las capas superior e inferior de las cuchillas para resistir la fuerte fuerza centrífuga cuando el ventilador funciona a toda velocidad.
Estructura de amortiguador patentada: Componentes de ventiladores eficientes
1.Las demás materias textiles
Con una coordinación de alta precisión con la cámara amortiguadora de la hoja, absorbe eficientemente la tensión y la vibración del flujo de aire de la hoja, reduce la carga del motor y prolonga la vida útil.
2.1 ° Micro hacia arriba
En la cámara amortiguadora hay un límite de ángulo preciso, y el mango de la hoja está conectado a la cámara amortiguadora para formar un movimiento ascendente de 1 micro °,eliminando eficazmente la fuerza inversa generada durante el funcionamiento del ventilador y formando un flujo de aire cónico, logrando que no haya vacíos en el centro y aumentando la cobertura.

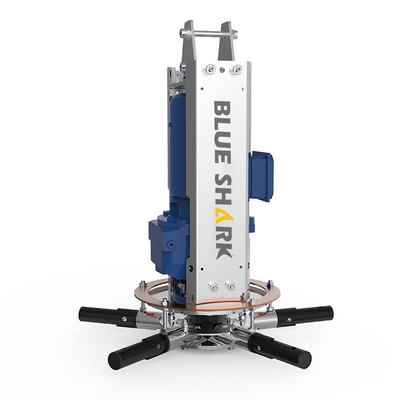

Hub integrado patentado:el núcleo de la seguridad de los ventiladores
Centro integrado de patentes
Al bloquear las placas de presión superior e inferior con los pasos cóncavos y convexos del mango de la hoja, el mango de la hoja se integra con el cubo/motor,y la estructura general se utiliza para soportar la fuerza centrífuga durante el funcionamiento del ventilador, sin ninguna tensión en todos los sujetadores.
Patente del cono interior de la manga del eje
Un kit de cono interno patentado está instalado en el centro del cubo, formando una estructura de autobloqueo con la salida del motor del rotor interno,que naturalmente se expande y se aprieta bajo la acción de la gravedad, garantizando una conexión fiable entre el eje general y el motor.

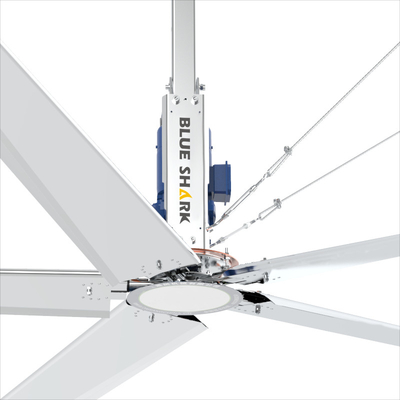

Estructura de seguridad contra caídas
Anillo anticaídas y motor del rotor interno: conectar 5 manijas de la hoja con el anillo anticaídas a través de tornillos,y formar una manga colgando con el chasis del marco para evitar caídas debido al desprendimiento del eje de la rueda o la rotura del eje;
Anillo anticaídas y motor del rotor exterior
El anillo anticaídas forma un collar con la brida del motor, garantizando un enganche eficaz en caso de rotura del eje del motor y garantizando un funcionamiento seguro.
Ventiladores de techos industriales grandes · Estante de almacenamiento de almacén · Hecho en China
Principios
¿Qué quieres decir?
1. Gestión inteligente
1 Control y gestión centralizados de todos los ventiladores en el mismo taller/área, un solo terminal de control puede gestionar y controlar hasta 48 ventiladores.
2 La velocidad se puede fijar de forma formal, el ventilador puede encenderse y apagarse a intervalos regulares para evitar operaciones repetidas por el personal y reducir el daño al equipo.
3 Comunicación inalámbrica, evitando el cableado complicado y de larga distancia, control remoto por APP de teléfono móvil.
2Operación Supervisión
Monitoreo en tiempo real de los datos operativos durante las 24 horas.
2 Monitoreo en tiempo real, control del estado de funcionamiento en cualquier momento y en cualquier lugar.
3 Alerta en tiempo real para detectar anomalías en el equipo, diagnóstico preciso de las causas de averías y generación de códigos de averías, transmisión en tiempo real
3- Un servicio de ventas a distancia
Recibir alarmas de fallas de equipos en tiempo real, generar rápidamente planes de mantenimiento basados en datos de diagnóstico, mejorar la colaboración
La Comisión ha adoptado una serie de medidas para mejorar la eficacia con los usuarios, resolver rápidamente los problemas in situ y ofrecer a los usuarios un mejor servicio.
Ventiladores de techos industriales grandes · Estante de almacenamiento de almacén · Hecho en China
Preguntas frecuentes
¿Qué quieres decir?
| 1 | ¿Es usted una empresa comercial o un fabricante? Somos una fábrica.Nosotros lo somos.especializado en la fabricación de ventiladores de techos industriales HVLS para ventilación de enfriamiento de grandes espacios |

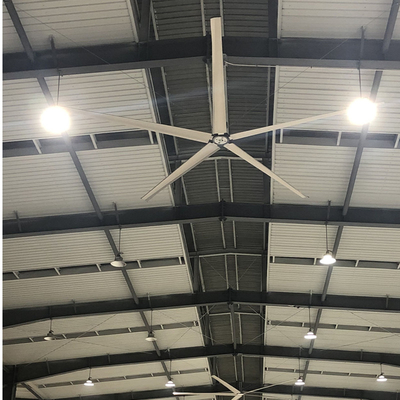

| 2 | ¿Cuál es la aplicación principal del ventilador HVLS? Adecuado para espacios grandes, como granja, logística, almacén, gimnasio, supermercado, iglesia, centro comercial, escuela, parque industrial, etc. |
| 3 | ¿ Cuánto tiempo tiene para entregar? Depende de la cantidad, normalmente 3-10 días hábiles. |
| 4 | ¿Cuál es su MOQ? Nuestro MOQ es 1 juego, cualquiera que sea su requisito - grande o pequeño - estamos preparados para poner nuestra experiencia a trabajar para usted |
| 5 | ¿ Aceptan el OEM? Sí, pero necesito cumplir con el MOQ. |
| 6 | ¿ Por qué debería elegir los aficionados de Blue Shark en vez de otras marcas? Nuestros ventiladores, diseño de cuchilla único, más ligero en peso, conexión Mortise y tenón, mucho más seguro. |
