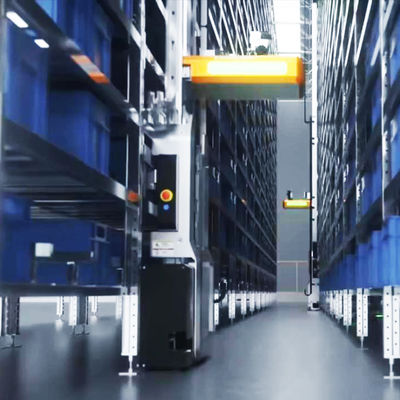

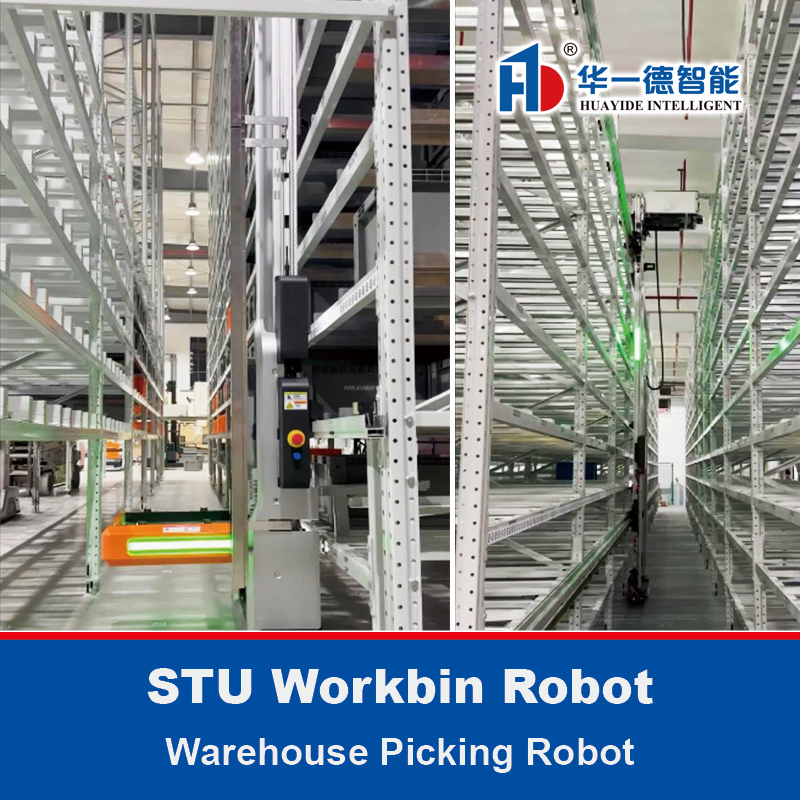

Robot de contenedor de trabajo STU Robot de recogida de almacén Robot móvil autónomo AMR para transportar y manipular cajas de materiales Contenedor de materiales de contenedor de trabajo
Datos del producto:
| Lugar de origen: | ANHUI CHINA |
| Nombre de la marca: | HYD |
| Certificación: | CE, ISO14001,ISO9001 |
| Número de modelo: | Robot de contenedor de trabajo STU |
| Documento: | STU Workbin Robot.pdf |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1000 KILOGRAMOS |
|---|---|
| Precio: | 0.8-1.0 usd/kg |
| Detalles de empaquetado: | Protección de la película plástica |
| Tiempo de entrega: | 15warks |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 1000000 kilogramos |
|
Información detallada |
|||
| Nombre del producto: | Robot de contenedor de trabajo STU | Categoría de producto: | Robot móvil autónomo de respuesta antimicrobiana |
|---|---|---|---|
| Uso: | Robot de recogida de almacén | Capacidad de carga máxima: | 30 kg y 50 kg |
| Velocidad máxima de caminata: | 3m/s | Velocidad de elevación máxima: | 1.5m/s |
| Temperatura de funcionamiento: | -10 ~ 40 ℃ | Método de fuente de alimentación: | toque deslizante |
| Resaltar: | Robot móvil autónomo de respuesta antimicrobiana,Contenedor de trabajo de almacén Robot,Robot de cajas de materiales de almacén |
||
Descripción de producto
UTSRobot de la caja de trabajo
¿Qué quieres decir?
El objetivo de la presente Directiva es garantizar que:
Los productos de la serie STU son una nueva generación de robots de contenedores desarrollados para escenarios de almacenamiento de alta densidad y alta eficiencia.Su velocidad de funcionamiento ultra alta y el espacio entre los contenedores extremadamente estrecho mejoran significativamente la eficiencia y la densidad de almacenamientoCombinados con la rica línea de productos de Hikvision Robotics, forman múltiples soluciones de aplicación para satisfacer las necesidades de varios escenarios.
Eficiencia muy alta:módulos de marcha y elevación de alta velocidad, combinados con diferentes combinaciones de potencia para soluciones de vehículos grandes y pequeños y soluciones de líneas transportadoras, garantizan una eficiencia óptima
Funcionamiento continuo:fuente de alimentación deslizante, funcionamiento continuo las 24 horas
Seguridad de las tareas:Diseño para evitar errores en el manejo de las mercancías por el mecanismo de ejecución; toda la máquina está equipada con láser de evitación de obstáculos para detectar entradas anormales y garantizar un funcionamiento seguro;Diseño de protección contra elevaciones y caídas, el diseño anti-torsión caminando, etc. aseguran la fiabilidad operativa
Mantenimiento conveniente:Toda la máquina está modularizada y el diseño de mantenimiento de los componentes de potencia de marcha se mejora.Diseño de accesorios de mantenimiento especializados para el reemplazo rápido de toda la máquina
Eficiencia de la bicicleta innovadora, mejora la capacidad de producción
Mejorar la eficiencia de las máquinas y acelerar la eficiencia de la circulación
Romper el cuello de botella en la capacidad de transporte vertical
Mejorar la eficiencia del eje Z, mejorar aún más la utilización del espacio
Robot de la caja de trabajo · AMR móvil autónomo El robot· Hecho en China

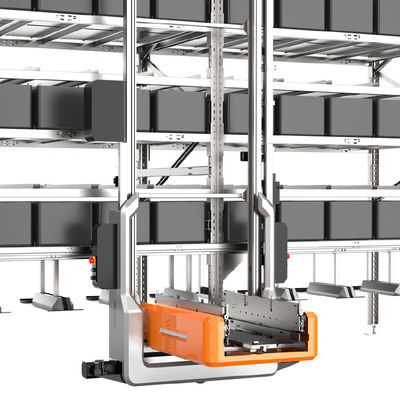

Estructura básica de las UTS
¿Qué quieres decir?
La arquitectura general adopta un enfoque modular, reutilizando el mecanismo de ejecución de la UTC y la arquitectura de pórtico, y completando la verificación de adaptación y la verificación de fiabilidad.
Pista para caminar
● Código de posicionamiento caminando
● El módulo de posicionamiento visual de alta precisión garantiza efectivamente la estabilidad y sincronización de la marcha, con una sincronización hacia arriba y hacia abajo de la pista que alcanza el nivel de ms
Cuadro de la puerta del ascensor
Elevar el mecanismo de pórtico basado en la arquitectura de pórtico de la CTU para un diseño ligero, con pruebas de fiabilidad superiores a 7000 km
Componentes de las pinzas
● Clampado y adaptado a la manipulación de caja mixta/caja original
● Caja de ingredientes adecuada, con alta densidad de almacenamiento, sin espacio entre la parte delantera y la trasera
● Diseño modular de componentes, reutilización básica de los mecanismos de ejecución de la UTC, diversos tipos, todos los cuales han sido sometidos a más de 1.5 millones de verificaciones de fiabilidad y una verificación de adaptación de la UTS
Interacción entre humanos y computadoras y configuración de seguridad
¿Qué quieres decir?
|
|
Configuración |
Instrucciones |
|
Interacción |
Parada de emergencia |
1 pieza por lado |
|
Reinicio |
1 pieza por lado |
|
|
Interruptor de alimentación |
1 piezas |
|
|
Interruptor manual/automático |
1 piezas |
|
|
Controlador de mano |
Configuración estándar |
|
|
Accesorios de liberación de frenos |
Configuración estándar |
|
|
Seguridad |
Laser para evitar obstáculos |
2 piezas |
|
Prevenir errores antes de liberar los componentes |
Configuración estándar |
|
|
Inspección de las estanterías sobresalientes en la caja de materiales |
Configuración estándar |
|
|
Límites de velocidad al final del túnel |
Configuración estándar |
|
|
Límites de extremo de vía |
Configuración estándar |
|
|
Freno mecánico móvil |
Configuración estándar |
|
|
Freno mecánico de elevación |
Configuración estándar |
Robot de la caja de trabajo · AMR móvil autónomo El robot· Hecho en China
Parámetros técnicos del producto
¿Qué quieres decir?
En la actualidad, el foco principal está en los componentes de sujeción y los componentes de gancho y tira, dirigidos a tres tipos de cajas estándar: 6040, 6545 y 8060.Se lanzarán gradualmente más formas de productos.
| Especificaciones técnicas | Se aplicará el método de clasificación de los productos de la lista de productos de la lista. | Se aplicará el método de clasificación de los productos de la lista de productos de la lista. | ||
| Tipo de organismo de ejecución | Componentes bidireccionales de abrazadera y sujeción de doble profundidad |
Talla de gancho de doble profundidad componente bidireccional |
||
| Dimensiones generales | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |
| Alturas de atraque | 385 a 2000 | 430 hasta 12000 | ||
| Capacidad máxima de carga | 30 kg y 50 kg | 30 kg de peso | ||
| Tipo de material | Caja de material / caja de cartón |
Caja de material con gancho - evaluados individualmente |
||
| Tamaño del material | 600*400*H ((H≥170) | 650*450*H ((H≥170) | 600*400*H | 650*450*H |
| ancho del canal | 1100 | 1150 | 1000 | |
| Espacio libre mínimo de las estanterías | 290 | 290 | 320 | |
| Velocidad máxima de marcha | 3 m/s | |||
| Velocidad máxima de elevación | 1.5 m/s | 2 m/s | ||
| La brecha entre izquierda y derecha lados de la caja de material |
100 No hay guía | 50-No hay guía | ||
| Espacio entre la parte delantera y la trasera cajas de material |
70 | 0 | ||
| Método de posicionamiento a pie | localización visual | |||
| método de suministro de energía | Toque deslizante | |||
| Plan para evitar obstáculos | láser para evitar obstáculos | |||
| Temperatura de funcionamiento | -10 ~ 40 °C | |||
| Verificación de la autorización | Max:Alta de recogida +315 / Punto más alto de la caja de material +150 (50STU - espacio entre las vigas del pórtico, 50 altura de las vigas del pórtico, 50 techo del pórtico) | |||
Nota:
1) longitud del vehículo L necesita evaluación del proyecto para la dirección del túnel paralelo/caja de material de tracción por gancho
2) enganche y tira de acoplamiento de un solo lado (por ejemplo, caja de material de la estantería izquierda sólo se puede transportar a la estantería de amortiguador izquierda), abrazadera y contenedor puede
Robot de la caja de trabajo · AMR móvil autónomo El robot· Hecho en China
Ventaja de la UTS
¿Qué quieres decir?
Ventaja de capacidad de almacenaje
¿Qué quieres decir?
El 25%
A través de la altura de almacenamiento en la dirección del eje Z
La distancia estrecha del túnel puede reducirse
Más del 20%
BAlta densidad de almacenamiento
La brecha entre las cajas de material se estrecha
● El componente de extracción de contenedores admite múltiples posiciones de profundidad y múltiples métodos de extracción: sujeción, enganche,y comprimir la distancia entre las cajas izquierda y derecha y la distancia entre las cajas delanteras y traseras hasta el extremoEstas ventajas de la acumulación de tecnología pueden reutilizarse en la UTS.
● El STU tiene mejores ventajas estructurales, con un pórtico de un solo nivel capaz de soportar alturas de recogida más altas y pasillos más estrechos, lo que resulta en una mayor capacidad de almacén para el mismo área.
Mejora de la eficiencia de las máquinas STU
¿Qué quieres decir?
Velocidad máxima de marcha lateral:3 m/s
Velocidad máxima de elevación vertical:2 m/s
● El STU funciona en la vía del estante, logrando una mayor precisión de posicionamiento y carga, y una velocidad de operación más rápida.
● La velocidad máxima de marcha lateral del STU es de 3 m/s; la velocidad máxima de elevación vertical es de 2 m/s.
● A través de la estrategia, la distancia horizontal de manejo de contenedores puede optimizarse, y para los escenarios de aplicación, la STU a menudo no necesita alcanzar un estado de funcionamiento rápido.Desde el comienzo del diseño de la UTS, la aceleración y la desaceleración han mejorado considerablemente.
Ventajas fundamentales de las UTS
¿Qué quieres decir?
Capacidad de transmisión de un solo pasillo aumentada en:2 veces más
Capacidad de transmisión de un solo pasillo aumentada en:3 veces
A través de cálculos de los datos del plan de proyecto específico, el plan STRP muestra que, en comparación con el plan TRP,la eficiencia de la manipulación de contenedores con un solo equipo en dirección vertical se incrementa en más de dos veces;La STU puede aumentar efectivamente la capacidad de producción de una cierta longitud de carretera, y la capacidad de producción de una sola carretera puede aumentarse en 3 veces.
Comparación entre la UTS y la UTC
¿Qué quieres decir?
Cuanto mayor / mayor sea el área del almacén, más rápido será el ritmo, y más obvia será la ventaja de STU
|
Número |
Punto de comparación |
UTS |
La UAT |
Las observaciones |
|
1 |
Convertir el precio de una bicicleta |
muy alto |
bajo |
La conversión de vías, líneas de contacto deslizantes, gabinetes de control eléctrico y otros equipos de apoyo en una única UTS resulta en mayores costes de conversión de la UTS;La solución STU debe aprovechar sus ventajas de eficiencia y reducir el número de vehículos |
|
2 |
velocidad de marcha |
más rápido |
Relativamente lento |
El STU tiene una velocidad de caminata y elevación de 2 veces + CTU |
|
3 |
Mantener el ritmo del número de vehículos |
muy pocos |
Muchos |
En los mismos requisitos, la eficiencia de las UTS es más del doble de la de las UTS. |
|
4 |
Ancho del carril |
Determinación basada en |
Determinación basada en |
Selección |
|
5 |
La carga ocupa espacio |
No hay ocupación de espacio adicional |
Zona de aparcamiento dedicada a la carga |
1.STU adopta una forma de suministro continuo de energía de línea de contacto deslizante, que no requiere espacio adicional; 2.STU también puede ser alimentado por baterías, siempre que el área de almacenamiento permite la carga |
|
6 |
capacidad de almacenamiento |
muy alto |
muy alto |
Depende del organismo de ejecución |
|
7 |
Continuidad de las tareas |
Puede trabajar de forma continua durante 24 horas |
Estacionamiento y carga |
La STU puede funcionar de forma continua durante 24 horas utilizando una fuente de alimentación de contacto deslizante |
|
8 |
Operación en carril |
Funcionamiento de túneles fijos |
Funcionamiento de carreteras intercambiables |
En la actualidad, la UAT tiene la ventaja de la flexibilidad |
|
9 |
Puerta de seguridad |
Necesidad |
Ninguno |
STU tiene una alta velocidad y las puertas de seguridad de protección mecánica están instaladas en ambos extremos del túnel |
|
10 |
Productos de consumo |
muy bien |
muy bien |
Los códigos de estante de STU pueden usar códigos QR |
|
11 |
el estante |
básicamente lo mismo |
consistente |
Las estanterías de las UTS requieren posiciones reservadas para la instalación de vías |
|
12 |
Costo de ejecución |
relativamente alto |
relativamente bajo |
En comparación con el STU, el STU ha aumentado la carga de trabajo de la implementación de rieles de guía, líneas de contacto deslizantes y electricidad fuerte, reduciendo la necesidad de codificación de túneles |
|
13 |
Costo del software |
consistente |
consistente |
Bajo las mismas condiciones |
La proporción de inversión en maquinaria y instalaciones ha disminuido
Aumento de la proporción de inversión en instalaciones de almacenamiento
El coste de inversión del proyecto de solución de caja de materiales para personas incluye principalmente instalaciones robóticas y instalaciones de almacenamiento (principalmente estanterías).el coste de las instalaciones de almacenamiento en el plan general ha aumentado aún más en comparación con el plan TRP, y la inversión en instalaciones de almacenamiento ha reforzado directamente la capacidad de almacenamiento.que se traduce en una disminución del coste total de la solución.

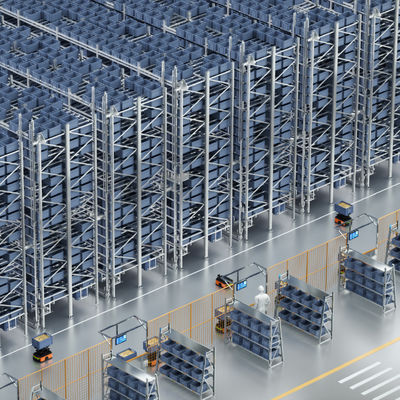

Soluciones generalizadas de la UTS
¿Qué quieres decir?
STU+Q1P Solución para automóviles grandes y pequeños
¿Qué quieres decir?
El coche es responsable de la transferencia horizontal de las cajas de material entre la posición del amortiguador y la estación de trabajo
|
longitud del carril /6m altura de atraque |
20 metros |
40 metros |
60 metros |
|
Estimación de la eficiencia/cuadro/hora: operación compuesta (estante+estante), doble sujeción profunda, con una tasa de rotación del contenedor del 25%. |
155 |
132 |
120 |
Solución de la línea transportadora STU+
¿Qué quieres decir?
La combinación de líneas de transporte de cruce de carril y de STU puede reemplazar a las grúas apiladoras
|
longitud del carril /5m altura de atraque |
20 metros |
40 metros |
60 metros |
|
Estimación de la eficiencia/cuadro/hora: operación compuesta (estante+estante), doble sujeción profunda, con una tasa de rotación del contenedor del 25%. |
115 |
105 |
90 |
Robot de la caja de trabajo · AMR móvil autónomo El robot· Hecho en China
Caso del proyecto
¿Qué quieres decir?
|
Número de serie |
Industria |
Nombre del proyecto |
Tipo de solución |
Escenarios de aplicación |
Escala del proyecto |
|
1 |
Logística |
Almacén de nubes de Zhongtong |
PREP |
Caja de material de almacén de comercio electrónico por persona |
14 conjuntos STU+30 conjuntos Q1P |
|
2 |
Comercio electrónico |
- ¿ Qué? |
PREP |
Caja de material de almacén de comercio electrónico por persona |
46 conjuntos STU+115 conjuntos Q1P+90 |
|
3 |
PAN 3c |
AVIC Hefei |
PREP |
Almacén de materias primas- entrada y salida |
11 conjunto STU+47 conjunto Q1P |
|
4 |
PAN 3c |
Huaqin Nan-chang |
Se trata de una línea de transporte de la UTS+ |
Almacén de materias primas- entrada y salida |
6 conjuntos de UTS |
|
5 |
Medicina |
China Recursos Nantong |
PREP |
Centro de distribución de drogas y equipos entrantes y salientes |
10 conjuntos STU+40 conjuntos Q1P |
Robot de la caja de trabajo · AMR móvil autónomo El robot· Hecho en China
Sobre nosotros
¿Qué quieres decir?
Anhui Huayide Intelligent Storage Equipment Co., Ltd. (el nombre original Anhui Huarunde logics equipment Co., Ltd, establecido en 2009) se encuentra en la ciudad de la ciencia de Hefei Binhu, provincia de Anhui.Se centra en el desarrollo y la promoción de equipos de logística inteligentes, integrando la investigación científica y el desarrollo, la fabricación, la integración de sistemas, la comercialización y los servicios de ingeniería,Comprometido con el suministro de equipos de logística inteligentes de clase mundial y competitivos a nivel internacionalNuestros productos se utilizan ampliamente en energía, automoción, química, logística, servicios públicos,manufacturas y otras industrias.
Tenemos una sólida capacidad técnica, confiando en la profunda cooperación entre la Universidad Politécnica de Anhui, el instituto de investigación de la Universidad de Ciencia y Tecnología de China y empresas bien conocidas.En el proceso de investigación y desarrollo de productos, ha absorbido un gran número de tecnologías y conceptos avanzados, posee amplias capacidades técnicas de investigación y desarrollo de equipos logísticos inteligentes.Tenemos logros extremadamente profundos en la planificación de proyectos, fabricación inteligente, control eléctrico inteligente, desarrollo de software informático y gestión de proyectos de ingeniería.
Tenemos:
máquinas de prueba de resistencia de materias primas profesionales, máquinas de prueba de carga de columna y máquinas de prueba de carga de haz.
Tenemos:
un conjunto completo de equipos de ensayo de la calidad del revestimiento de la superficie de las estanterías: máquina de ensayo de corte transversal, máquina de ensayo de ventosas, medidor electrónico de espesor magnético, instrumento de medición del brillo,Máquina de ensayo de rociado de sal, etc.
Hemos pasado:
Certificación del sistema de calidad IS09001, certificación del sistema medioambiental IS014001, certificación del sistema de salud laboral ISO18001.Hemos superado varios indicadores como la seguridad y la protección del medio ambiente., obtuvo la certificación CE y una tarjeta de venta para entrar en el mercado europeo.
Detalles de la empresa (Haga clic para ingresar)
Línea de producción(Haga clic para ingresar)
Contacta con nosotros (Haga clic para ingresar)
Robot de la caja de trabajo · AMR móvil autónomo El robot· Hecho en China
Preguntas frecuentes
¿Qué quieres decir?
1P: ¿Cuáles son sus términos comerciales?
1) Condiciones de pago: T/T 30% de depósito después de la confirmación del pedido, 70% de saldo pagado contra conocimiento de embarque.
2) Tiempo de entrega: normalmente dentro de los 20-25 días posteriores a la recepción del depósito.
3) Política de muestras: las muestras siempre están disponibles para cada modelo. Las muestras pueden estar listas en 7-15 días una vez recibido el pago.
4) Puerto de embarque: Shanghai / Puerto de Nanjing
2P: ¿Cuál es su servicio?
1) Su consulta relacionada con nuestros productos o precio será contestado en 12 horas.
2) Personal bien entrenado y experimentado para responder a todas sus consultas en inglés fluido.
3) OEM y ODM, cualquier su rack personalizado podemos ayudarle a diseñar producto.
4) Tenemos ingenieros profesionales muy experimentados para hacer las mejores soluciones.
3P: ¿Tiene alguna referencia para ensamblar los productos?
Sí, ofrecemos manual de montaje y podemos proporcionarle un instructor ingeniero a su almacén si es necesario.
4P: ¿Cuál es el proceso de comercio internacional?
Dibujo de diseño → Confirmación del dibujo → Cotización → PI → Confirmación del PI → Preparación del depósito del 30% → Fabricación → Inspección de control de calidad → Saldo de pago → Envío.
5P: ¿Cuál es su ventaja?
1) pedido urgente podemos la entrega rápida.
2) venta directa de fábrica precio competitivo.
3) ingenieros profesionales con experiencia.
6P: ¿Cómo se cobra la tarifa de herramienta (costo de apertura de un nuevo molde)?
Para la producción de las herramientas necesarias requeridas, se cobran los costos antes del primer pedido para abrir un nuevo molde, y el costo se reembolsará parcial o totalmente después de cierta cantidad de pedidos.
Robot de la caja de trabajo · AMR móvil autónomo El robot· Hecho en China
