Estante manual con palanca telescópica Estante manual con palanca giratoria para materiales largos
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | Huayide |
| Certificación: | CE&ISO |
| Número de modelo: | HYD-CR |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 SISTEMA |
|---|---|
| Precio: | USD1.1~1.29/KGS |
| Detalles de empaquetado: | Cargamento envuelto en una película, fácil de banding+Stretch plástico y descarga con la carretilla |
| Tiempo de entrega: | 10-20 días laborables |
| Condiciones de pago: | L/C, T/T |
| Capacidad de la fuente: | 900000KGS POR mes |
|
Información detallada |
|||
| Nombre: | Estante voladizo telescópico de la impulsión manual | Característica: | Ahorrar espacio |
|---|---|---|---|
| Entorno de aplicación: | Warehouse, aire libre, cámara fría (-40C máximos) | Capacidad: | 500~1500 kilogramos |
| Tratamiento superficial: | Recubierto en polvo | Solicitud: | Uso ampliamente |
| Condición material: | GB-T Q235, Q345, 45# Producto de acero al carbono de clase alta | longitud del brazo: | Personalizado |
| Resaltar: | Repuesto de voladizo telescópico manual,Estantería cantilever,- ¿ Qué es eso? |
||
Descripción de producto

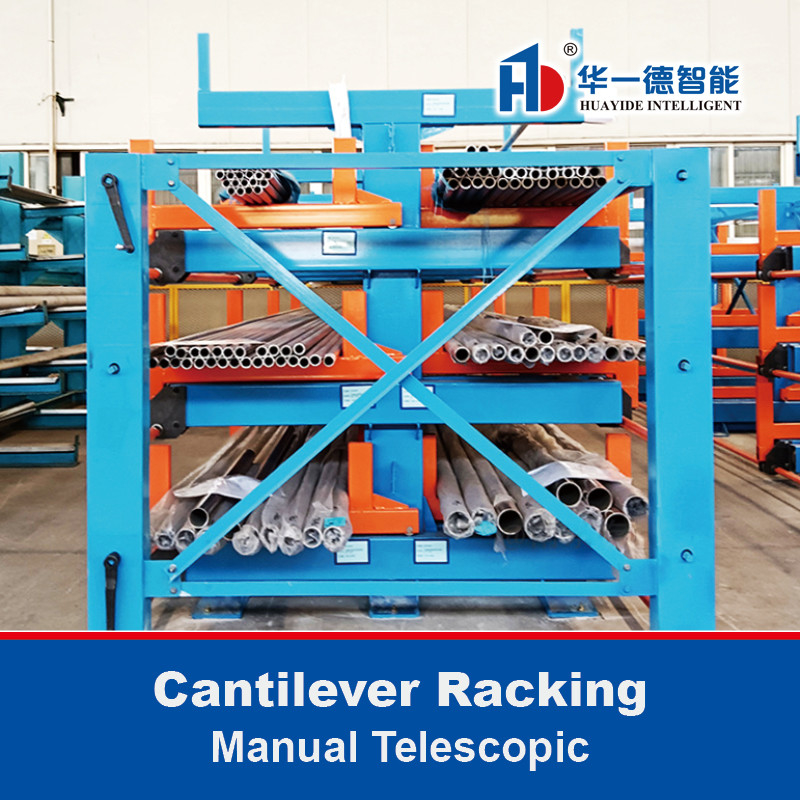

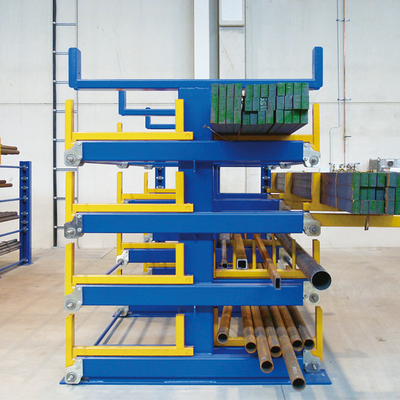

Estantería Cantilever Telescópica
——
Tipo Accionado Manualmente por Manivela
- La estantería cantilever telescópica manual se basa en la estantería cantilever ordinaria, a la que se le dota de función telescópica libre. Para acceder a artículos irregulares o más largos (muebles, tuberías, madera, etc.), gire la manivela y el voladizo se puede retraer libremente, lo que facilita la operación de la grúa puente.
- El marco de la columna vertical está fijado mediante soldadura de tubo cuadrado, y los múltiples marcos de columnas verticales se combinan mediante planos diagonales ajustables y una barra de conexión diseñada para mejorar la estabilidad general.
- Podemos personalizarla al tamaño de las mercancías y al tamaño del almacén. Ofrecemos una amplia gama de alturas de columna, longitudes de brazo y longitudes de base para garantizar la solución ideal para su almacén.
Introducción del Producto
——
Nº 1 / Este producto es especialmente adecuado para almacenar todo tipo de materiales largos.
Nº 2 / El producto tiene un espacio de almacenamiento retráctil independiente, que se puede utilizar con equipos de elevación para un acceso conveniente.
Nº 3 / Cada estante individual puede soportar hasta 5 toneladas, y el estante completo puede almacenar decenas de toneladas de mercancías.
Nº 4 / El voladizo se controla para extenderse y retraerse a través del eje correspondiente en la caja de transmisión, lo que es seguro y conveniente.
Nº 5 / El voladizo se extiende y retrae en línea recta para ahorrar espacio.
Especificación
| Longitud Total | Ancho Total | Altura Total | Longitud de Bahía | Capas | Carga | Superficie |
| L ( mm ) | W ( mm ) | H(mm) | A(mm) | n | T(kg) | Recubrimiento en Polvo |
| 7422 | 3720 | 1100 | 3500 | 4 | 1000 | Azul |
El valor "L" en la tabla de especificaciones anterior se basará en el sitio, y el número de capas de voladizo n será de acuerdo con los requisitos de carga específicos.
Ventajas del Producto
——
Columna de acero engrosada:
Se adopta una columna de acero engrosada. El grosor puede alcanzar los 40 mm. Mayor y más estable capacidad de carga.

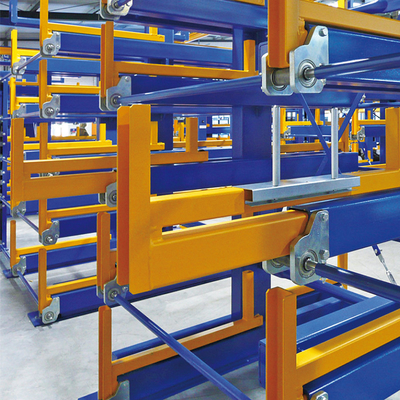

Estructura de voladizo telescópico:
90% telescópico. Simplemente tire suavemente al levantar y gire suavemente el voladizo para regresar a la posición original.
Principio de diseño y construcción:
Se adoptan el piñón y cremallera y la robusta estructura de acero, en la que el marco principal se suelda para formar la unidad de ensamblaje.
Capacidad de carga mejorada:
Principio de diseño de estructura de carga mejorada. Parte móvil soportada por rodamientos. Capacidad de carga de hasta 2000-6000 kg.
Principios Estructurales
——
La estantería cantilever telescópica está diseñada sobre la base de una estantería cantilever tradicional. Conserva todas las ventajas de la estantería cantilever tradicional y un rango de aplicaciones más amplio. Esto se debe al brazo telescópico. El brazo telescópico se extiende mediante un mecanismo de accionamiento manual o eléctrico al recoger las mercancías.
En comparación con las estanterías cantilever ordinarias, tiene las siguientes diferencias y ventajas:
|
Estanterías Cantilever Tradicionales |
Estanterías Cantilever Telescópicas |
|
|
Utilización |
Las estanterías cantilever ordinarias se utilizan en combinación con carretillas elevadoras, que requieren un canal amplio para carretillas elevadoras, lo que resulta en un área general grande y una reducción correspondiente en la capacidad de almacenamiento. |
La estantería cantilever telescópica se utiliza en conjunto con la grúa puente. No requiere un pasillo grande. La estantería completa ocupa un área pequeña, está dispuesta de forma compacta y tiene una gran capacidad de almacenamiento, lo que la hace adecuada para almacenes pequeños. El brazo de la estantería en sí es retráctil, lo que ahorra más espacio. La capacidad de almacenamiento total es 2-3 veces la de la estantería cantilever ordinaria. |
| Eficiencia de Acceso |
Las estanterías cantilever ordinarias solo pueden tomar la capa superior y luego la inferior al recoger las mercancías, y solo pueden colocar la capa inferior primero y luego la superior al almacenar, lo que es muy inconveniente. |
La estantería cantilever telescópica se puede acceder de forma arbitraria, sin importar la secuencia ni el límite de altura. |
| Inversión en Equipos |
Las estanterías cantilever ordinarias se utilizan principalmente en combinación con carretillas elevadoras debido a sus limitaciones estructurales. Los usuarios deben comprar carretillas elevadoras especialmente equipadas. |
mientras que las estanterías cantilever telescópicas están equipadas con grúas puente y grúas para soportar el acceso mecanizado. Se utilizan comúnmente en fábricas. No es necesario comprar equipos adicionales, lo que ahorra costos. |
Características:
- Estructura compuesta
- El tamaño y la capacidad pueden ser fijados por los usuarios
- Se utiliza principalmente para el almacenamiento de mercancías largas, circulares o de forma irregular
- Acero de alta calidad, superficie con recubrimiento en polvo y muchos colores opcionales
- Con ventajas específicas para el almacenamiento de cargas tipo tira, como tuberías y planchas
- Según la capacidad de carga, se puede dividir en estantería cantilever de un solo lado y estantería cantilever de doble lado
- Las estanterías cantilever tienen un diseño modular y están equipadas con ejes verticales especiales y voladizos de alta resistencia, utilizados principalmente para almacenar perfiles largos, tubos y tuberías, y planchas.
- Diseños personalizados para tamaños y capacidad de carga disponibles

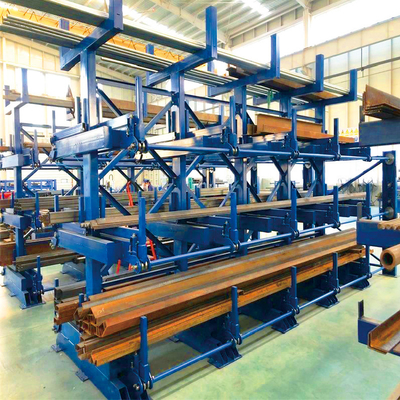

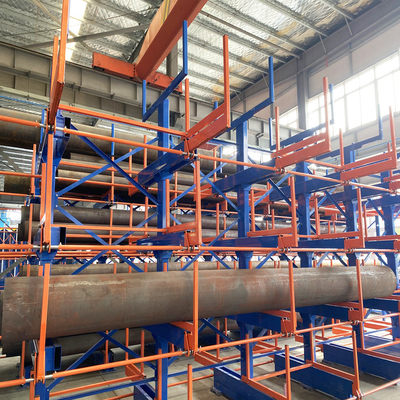

CASO
—
Garantizar la calidad de los productos de estanterías Huayide
—
| 1 |
La materia prima de la estantería se personaliza del grupo siderúrgico más grande de China de acero al carbono de alta calidad, duradero y resistente, para garantizar la calidad del producto desde el origen. |
| 2 |
La soldadura de la estantería adopta soldadura con protección de oxígeno, la junta de soldadura tiene buena resistencia al agrietamiento, pequeña deformación de soldadura, hermosa formación y no necesita limpieza de escoria. |
| 3 |
Cada columna y viga de la estantería son diseñadas por personal profesional con tecnología profesional y cortadas por equipo profesional, para garantizar el tamaño exacto de la estantería. |
| 4 |
Tratamiento previo profesional de pulverización, desengrasado, desoxidación, fosfatado, recubrimiento en polvo, y luego horneado en horno de alta temperatura para moldear, resistente al desgaste, a prueba de óxido. |
